Cветодиодная лампа своими руками


Итак, как же самостоятельно сделать лампу из светодиодной ленты, заменяющую лампу экономку и даже превосходящую ее по некоторым параметрам при затратах всего один доллар?

Меня зовут Станислав Ковальский и сегодня я расскажу вам о своих экспериментах со светодиодами и старыми сгоревшими лампами экономками. Поскольку у меня уже давно все освещение заменено , потребляющими очень мало электричества и работающими десятилетиями (у меня есть светильники, непрерывно эксплуатируемые уже 11 лет), эксперимент со светодиодными лампами ставился для квартиры моих родителей, которые в результате остались очень довольны.

Некачественные лампы экономки, служат довольно мало и люди их обычно выбрасывают. Этого делать не стоит. В них содержатся два нужных нам компонента - цоколь лампы и диодный мост со сглаживающим конденсатором на электронной схеме лампы.


Светодиодная лампа-люстра

Начал я с того, что заказал на Алиэкспресс ( aliexpress.com ) светодиодную ленту из smd светодиодов (тип светодиода smd 5630). Пять метров этой ленты мне обошлись в .3 с бесплатной доставкой в Одессу и приехали они за две недели.  Для лампочки из светодиодов нам потребуется чуть больше метра этой ленты.

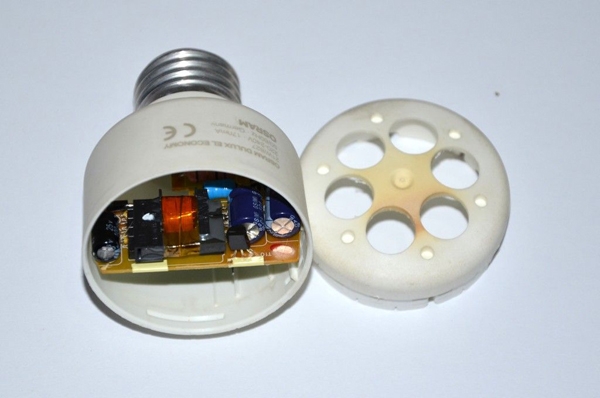

Затем я разобрал лампочку экономку и взял оттуда две интересующие нас детали, это цоколь и электронная схема энергосберегающей лампы. Главное случайно не оторвать проводки из цоколя лампы, поскольку припаять их обратно не получится. В электронной схеме лампы нас интересует только диодный мост со сглаживающим конденсатором, к которому собственно мы и будем припаиваться с другой стороны платы.



При включении электронной платы лампы без нагрузки, на конденсаторе появляется 280 вольт постоянного напряжения. Светодиодная лента состоит из соединенных параллельно (в ленте они расположены друг за другом но имеют параллельное соединение) 12-ти вольтовых модулей, содержащих три smd светодиода, в свою очередь соединенных последовательно и имеющих в цепи токоограничивающий резистор 120 ом. Нам это подходит, поскольку использовать мы будем эти модули (из трех светодиодов) целиком. Исходя из напряжения 280 вольт на конденсаторе электронной схемы энергосберегающей лампы, нам потребуется 24 светодиодных модуля соединенных последовательно (забегая вперед скажу, что с подключенными светодиодами напряжение на конденсаторе упало до 270 вольт, это нормально). Для этого надо аккуратно отрезать от светодиодной ленты 24 отдельных фрагмента, а именно 24 модуля по 12 вольт. Для информации - в метре светодиодной ленты 20 модулей или 60 светодиодов.

Можно приступать к изготовлению самой светодиодной лампы. В этой статье я расскажу как сделать потолочную лампу, световой поток направлен вниз (мне такая потребовалась для кухни) и светодиодную лампу кукурузу, световой поток направлен вокруг, идеальна для комнатного торшера и низкорасположенных светильников.

Перед тем как делать лампы из светодиодов я думал, что именно взять за основу и на чем размещать светодиодные модули. На youtube несколько раз видел, как ребята выклеивают их снаружи на пластиковой бутылке, но мне не понравилось, хотя лампу кукурузу я далее буду делать именно на основе пластиковой бутылки, просто изменив саму идею, но об этом позже.

Идея с потолочной светодиодной люстрой меня посетила тогда, когда на глаза попался старый компакт диск. Вот она, идеальная платформа для светодиодов!

Приступаем!

Сначала аккуратно выклеиваем нарезанные из ленты 24 светодиодных модуля на cd или dvd диск. Светодиодная лента имеет на обратной стороне двусторонний скотч, что очень помогает в нашем рукоделии. Получается вот такая интересная картина -





Затем, чтобы не запутаться и выбрать оптимальные пути соединения с минимумом проводов, я на планшете нарисовал поверх этого фото, схему соединений 24-х модулей последовательно.

Вот так –





Края модулей, предназначенные для пайки я не использовал потому, что они требуют залуживания, а это лишнее время. Поэтому я решил подпаиваться к местам уже имеющим олово. Эти места - капля олова (минус) с одной стороны модуля и резистор (плюс) с другой.

Вот, что получилось –





Теперь припаиваем к плюсу и минусу электролитического конденсатора (3.3 мкф, 400 вольт) провода –






Изолируем контакты электронной части лампы. Я это сделал кружком из плотной бумаги, предварительно закрепив плату в цоколе лампы термоклеем, чтобы не болталась.





Далее, тем же термоклеем (без него в рукоделии вообще не обойтись)) крепим цоколь лампы с обратной стороны компакт диска со светодиодами –




Выводим провода наверх, через отверстие в диске и подпаиваем к светодиодам, соответственно плюс и минус.





Затем я приклеил кусочек черной изоленты по центру. Зачем? Смотрите дальше.





Для безопасности эксплуатации светодиодную лампу-люстру надо изолировать от прикосновений руками к оголенным проводам и электронным компонентам. Я решил использовать прозрачный диск, который обычно присутствует на дне стоек с компакт дисками и приклеить его сверху светодиодов.





Размещаем диск над светодиодами и аккуратно закрепляем вокруг термоклеем. Не стремитесь сразу все заливать, гораздо лучше получается, если зафиксировать диск небольшими участками, а затем уже заклеить оставшиеся места.

Получилась вот такая милая люстра -









Уже в патроне на кухне –

(колхоз, конечно, но то такое))





Проверяем в действии –









Родители в восторге!

Светит довольно ярко, световой поток направлен вниз, как и требуется. После нескольких часов работы наощупь чуть теплая.







На этом месте описание опыта с самодельными светодиодными лампами можно заканчивать, но поскольку вдохновение штука сильная, я решил на достигнутом не останавливаться и сделать еще и светодиодную лампочку-кукурузу, имеющую круговой световой поток и хорошо подходящую для торшера. Помните сюжет из передачи «Городок» про Модеста - «Я очень люблю куриные кубики, поэтому сам их и делаю». Вот так произошло и со мной.




Лампа-кукуруза

Все электрические моменты у этой лампы идентичны с лампой из компакт диска, поэтому расскажу просто о конструкции.

Нам понадобится пластиковая бутылка, цоколь от лампы экономки и ее электронная плата. Бутылку разрезаем ножом как на фото.





Отмечаем на пластике бутылки длину светодиодного модуля -







Отрезаем пластиковое кольцо и разрезаем его вдоль, чтобы получилась полоска. След черного маркера я потом отрезал, чтобы не портил общий вид.





Затем аккуратно выклеиваем светодиодные модули рядом друг с другом, разворачивая их так, чтобы плюс одного модуля можно было припаять к минусу другого. Это не принципиально, но мне так было удобней.







Получилась вот такая электрическая гусеница.







Спаиваем модули последовательно, а затем склеиваем пластиковую полоску со светодиодами в цилиндр –







Внимание! Термоклей сразу плавит пластик бутылки, поэтому надо быстро остужать (я просто дул на клей), либо использовать что-то другое. Думаю, можно налить немного термоклея на бумагу и оттуда палочкой нанести на пластик, чтобы не было сразу такой высокой температуры и пластик не покоробило.

Проверяем –





Удлиняем провода от цоколя лампы к электронной плате и размещаем ее в бутылке –





Приклеиваем снизу к горлышку бутылки цоколь от лампы (в этом месте пластик бутылки толстый и термоклей ничему не повредил).

Вкладываем цилиндр со светодиодами в корпус нашей лампы и припаиваем провода, соблюдая полярность –





Капелькой клея фиксируем внутри электронную плату, чтобы не болталась.





Отрезаем дно от бутылки, прижимаем им цилиндр со светодиодами (отрезанное дно входит в корпус нашей лампы и прижимает цилиндр со светодиодами), аккуратно фиксируем дно и корпус бутылки в нескольких местах термоклеем, чтобы не расплавить пластик –





Рекомендую сделать нагретым шилом отверстия сверху и снизу лампы (на фото их нет). Нагрев лампы совсем небольшой, но все же будет полезно.





Радуемся результату!









Родители были в восторге второй раз за вечер!

---------------

Всем спасибо!

Пан Ковальский, Одесса 2016
